inclinazione scarponi

Post by **montefuca** » Monday 11 February 2008, 15:48

la superficie che tu hai allargato, il punto in cui le molle vanno a battute.

facendolo inclinato, si potrebbe far lavorare la molla correttamente, e se facciamo un po' di fanta meccanica dividendo la barra filettata in due pezzi, per le due molle si potrebbe dare ad ognunga l'angolo corretto, per la molla superiore rasente al gambale, per l'inferiore angolatura opposta magari limitando gli ingombri.

ma è proprio fantameccanica!!

Post by **kurtsk8** » Monday 11 February 2008, 15:54

e portare un po' più in fuori il punto d'attacco della molla?

Post by **Mikk** » Monday 11 February 2008, 16:23

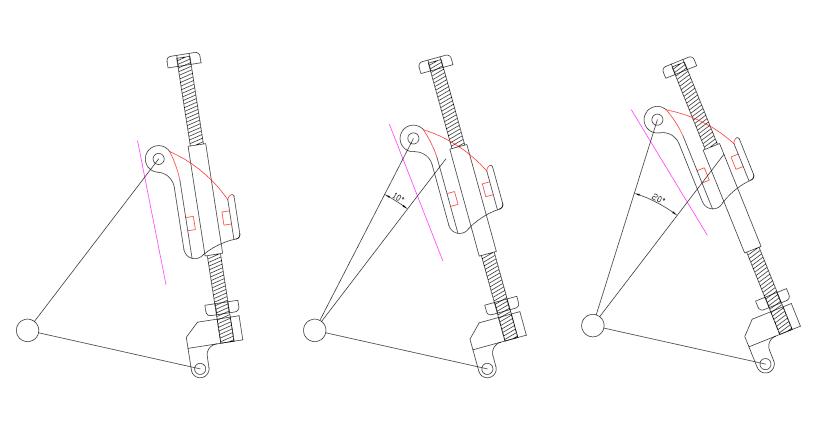

guarda cinematismo del BTS...

La simulazione è fino a 20°, come si può vedere il corpo del bts bascula per compensare il disassamento dei perni dello scarpone....oltre dovrebbe arrivare a un punto critico,
dove il corpo del BTS tocca lo scarpone nella parte inferiore (scarpone = linea viola) e da li in poi non compensa + l'inclinazione del perno il quale viene a sua volta sollecitato a piegarsi...
