Raichle 121 + RAB fait maison

Post by Matt » Wednesday 1 December 2004, 11:31

Salut!

Vu l'importance attachée à la mobilité de la cheville pour la fameuse technique "Pousse-Tire", j'ai surfé l'année passée en position "marche", ce qui m'a permis de bien progresser.

Cependant, vu les nombreux post et explication au sujet du fameux système à ressort des Northwave... (applelé aussi RAB, mais pas tout à fait pareil...) je me suis mis à cogiter pour pouvoir équiper mes vielles godasses d'un tel système.

Comme on peut le voir, je me suis surtout inspirer du système northwave, pour son grand débattement notament.

Alors voilà ce que ça donne, vivement les test en vrai, en plus il neige ce matin!!! :D

A plus!
Attachments
Les différentes pièces du système

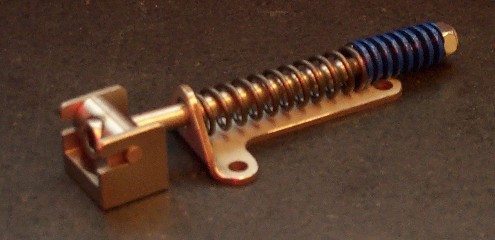

Le système assemblé

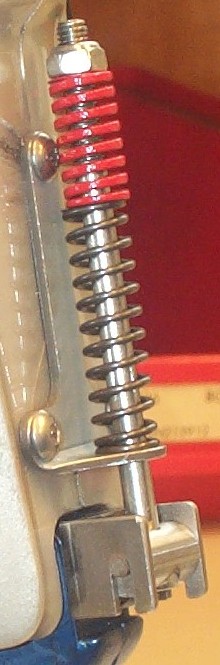

Le système sur la chaussure
M@.
SWOARD 168H / BLAST 162 / Burton Race / SB324

User avatar
Crao
Rank 5
Rank 5
Posts: 112
Joined: Wednesday 8 September 2004, 14:55
Location: Genève

Post by Crao » Wednesday 1 December 2004, 11:49

Salut Matt
Hé hé ... oui il neige ... :badgrin: J'avais 10cm chez moi ce matin !
Super ton system :clap3:
La pièce en T qui tire le ressort tu la faite maison ? et c'est en quel matière ?
A+
Swoard 168 S 080 / F2 Titanium
Nidecker Proto 167 / F2 Titanium
Raichle 124 (un bon RAB est un RAB viré!)

User avatar
Matt
Rank 5
Rank 5
Posts: 313
Joined: Tuesday 24 February 2004, 10:26
Location: Bardonnex, Genève

Post by Matt » Wednesday 1 December 2004, 11:55

Crao wrote:Salut Matt
La pièce en T qui tire le ressort tu la faite maison ? et c'est en quel matière ?
A+
Hello!

Oui, maison (au boulot mais il faut pas dire...) C'est une tôle d'acier de 2 mm, découpée par électroérosion et pliée. Voilà! :wink:
M@.
SWOARD 168H / BLAST 162 / Burton Race / SB324

User avatar
Arnaud
Administrator
Administrator
Posts: 3173
Joined: Friday 24 January 2003, 9:00
Location: Paris - IdF 95

Post by Arnaud » Wednesday 1 December 2004, 12:27

Beau travail Matt.

Tu vas pouvoir te lancer dans la fab en série, je pense qu'il y aura de la demande :lol:
J'espère juste que c'est de l'acier Inox, sinon ça ne sera pas beau une fois rouillé :lol: :lol:

Arnaud
Swoard EC Pro2 168H - Gen5 168H - Dual2 168

User avatar
Matt
Rank 5
Rank 5
Posts: 313
Joined: Tuesday 24 February 2004, 10:26
Location: Bardonnex, Genève

Post by Matt » Wednesday 1 December 2004, 12:57

Arnaud wrote:Beau travail Matt.

J'espère juste que c'est de l'acier Inox, sinon ça ne sera pas beau une fois rouillé :lol: :lol:
Je vais vernir, car c'est pas de l'inox! :wink:

Au fait, t'as acheté une nouvelle planche je vois? :roll:
M@.
SWOARD 168H / BLAST 162 / Burton Race / SB324

User avatar
Arnaud
Administrator
Administrator
Posts: 3173
Joined: Friday 24 January 2003, 9:00
Location: Paris - IdF 95

Post by Arnaud » Wednesday 1 December 2004, 13:21

Au fait, t'as acheté une nouvelle planche je vois?
Oui, oui, j'ai comandé une Donek Axis 172. J'ai pris ça sur les conseils de nils pour compléter la Swoard les jours ou la neige est trop molle ... Je devrais la recevoir prochainement, et j'espère pouvoir l'essayer le WE du 18/19 Déc.

Arnaud
Swoard EC Pro2 168H - Gen5 168H - Dual2 168

User avatar
The Blitz
Rank 5
Rank 5
Posts: 1524
Joined: Friday 4 October 2002, 13:59
Location: IdF | 91
Contact:

Post by The Blitz » Wednesday 1 December 2004, 13:27

Magnifique, beau boulot :clap3:
Manque plus qu'à faire une version 2 avec un ressort pour la compression en backside... :wink:

Aurais-tu le moyen de nous faire une petite vidéo en nous montrant le debattement du RAB ? (pied dans la chaussure)

Pour ma part je devrais pouvoir faire des vidéos ce WE sur le RAB et le modèle de la Head Stratos, car j'ai reçu mes ressorts RABOURDIN...
 - 168XH Pro - Custom Dual 168H - Swallow Undertakeur 185

User avatar
Matt
Rank 5
Rank 5
Posts: 313
Joined: Tuesday 24 February 2004, 10:26
Location: Bardonnex, Genève

Post by Matt » Wednesday 1 December 2004, 13:47

The Blitz wrote:Magnifique, beau boulot :clap3:
Manque plus qu'à faire une version 2 avec un ressort pour la compression en backside... :wink:
J'y pense, mais j'ai pas encore trouvé de solution "légère", peut être au cours de le saison...
The Blitz wrote:Aurais-tu le moyen de nous faire une petite vidéo en nous montrant le debattement du RAB ? (pied dans la chaussure)
A voir, j'ai pas de caméra digitale... mais je vais y penser! :wink:
M@.
SWOARD 168H / BLAST 162 / Burton Race / SB324

User avatar
Matt
Rank 5
Rank 5
Posts: 313
Joined: Tuesday 24 February 2004, 10:26
Location: Bardonnex, Genève

Post by Matt » Tuesday 7 December 2004, 12:51

The Blitz wrote:Magnifique, beau boulot :clap3:
Pour ma part je devrais pouvoir faire des vidéos ce WE sur le RAB et le modèle de la Head Stratos, car j'ai reçu mes ressorts RABOURDIN...
Hello The Blitz!

Alors, t'as pu faire quelque chose? :wink:
M@.
SWOARD 168H / BLAST 162 / Burton Race / SB324

User avatar
The Blitz
Rank 5
Rank 5
Posts: 1524
Joined: Friday 4 October 2002, 13:59
Location: IdF | 91
Contact:

Post by The Blitz » Tuesday 7 December 2004, 13:28

Matt wrote:Hello The Blitz!
Alors, t'as pu faire quelque chose?
:wink:
Salut, mes ressorts ne vont pas "bien"...il faut que je fasse des modifs.
Mais je fais le max pour obtenir quelquechose cette semaine.
Sinon parfait ta vidéo, on se rends bien compte que ton système marche avec une bonne course de débattement.
 - 168XH Pro - Custom Dual 168H - Swallow Undertakeur 185

User avatar
Matt
Rank 5
Rank 5
Posts: 313
Joined: Tuesday 24 February 2004, 10:26
Location: Bardonnex, Genève

Post by Matt » Tuesday 7 December 2004, 13:43

The Blitz wrote:Salut, mes ressorts ne vont pas "bien"...il faut que je fasse des modifs.
Mais je fais le max pour obtenir quelquechose cette semaine.
Sinon parfait ta vidéo, on se rends bien compte que ton système marche avec une bonne course de débattement.
Tu veux dire qu'ils sont trop long ou trop dur tes ressorts?

En ce qui concerne mon RAB, je peux régler la précontrainte et aussi la course maximum en vissant ou en dévissant l'écrou. Il me semble que la chaussure vient en butée (les deux coques, derrière la cheville) avant que le ressort plus dur n'agisse vraiment. De toute façon, il faut que je mette de l'antirouille, donc tout démonter avant les premiers essais!

De toute façon, comme c'est parti, il n'y aura pas de neige avant Noël... :(

A peluche
M@.
SWOARD 168H / BLAST 162 / Burton Race / SB324

User avatar
The Blitz
Rank 5
Rank 5
Posts: 1524
Joined: Friday 4 October 2002, 13:59
Location: IdF | 91
Contact:

Post by The Blitz » Tuesday 7 December 2004, 16:59

Matt wrote:Tu veux dire qu'ils sont trop long ou trop dur tes ressorts?
Ni l'un, ni l'autre !!! J'ai les bonnes tailles (64mm X M20) et 3 duretés différentes.

Seulement comme les spirales ne sont pas rondes mais plates, donc le diamètre intérieur est plus petit...et le brass tubing ne passe pas :x (j'avais pas tout bien analysé...j'ai le même soucis sur le système de mes Head Stratos).
Donc faut que je trouve une solution pour me libérer de la contrainte de ce brass tubing qui a une diamètre trop grand (tout en sachant que je n'ai pas de machine-outils) !
  • Image
 - 168XH Pro - Custom Dual 168H - Swallow Undertakeur 185

User avatar
Matt
Rank 5
Rank 5
Posts: 313
Joined: Tuesday 24 February 2004, 10:26
Location: Bardonnex, Genève

Post by Matt » Tuesday 7 December 2004, 17:04

The Blitz wrote:
Matt wrote:Tu veux dire qu'ils sont trop Donc faut que je trouve une solution pour me libérer de la contrainte de ce brass tubing qui a une diamètre trop grand (tout en sachant que je n'ai pas de machine-outils) !
  • Image


Euh, et ben si tu le vires et tu mets tout simplement un écrou pour bloquer le ressort, le guidage du ressort se fera par la tige filetée non??
M@.
SWOARD 168H / BLAST 162 / Burton Race / SB324

User avatar
The Blitz
Rank 5
Rank 5
Posts: 1524
Joined: Friday 4 October 2002, 13:59
Location: IdF | 91
Contact:

Post by The Blitz » Tuesday 7 December 2004, 17:11

Matt wrote:Euh, et ben si tu le vires et tu mets tout simplement un écrou pour bloquer le ressort, le guidage du ressort se fera par la tige filetée non??
T'inquiètes...j'y ai déjà pensé ! Tu gâche tout l'effet de surprise...
Mon seul soucis étant en fait que le filetage va racler sur le RAB vu qu'il n'y aura plus de guidage laiton/alu...et j'ai pas de soluc'
 - 168XH Pro - Custom Dual 168H - Swallow Undertakeur 185

akira
Rank 3
Rank 3
Posts: 35
Joined: Wednesday 17 December 2003, 13:24

Post by akira » Tuesday 7 December 2004, 17:29

Salut les gars,

Vous les trouvez ou vos ressorts magiques ?
