Un ACSS pour Raichle / Deeluxe à moins de 10 euros

[FaF]

Temps pourri, j'en profite pour bricoler.
Notre ami Abrax étant occupé, je me suis mis à réfléchir pour fabriquer un ACSS pour mes Raichle / Deeluxe pour pas cher à partir d'articles faciles à trouver dans tout CastoMerlin...

Voilà la recette :

2 vis "charpente" diamètre 10mm, longueur 120mm

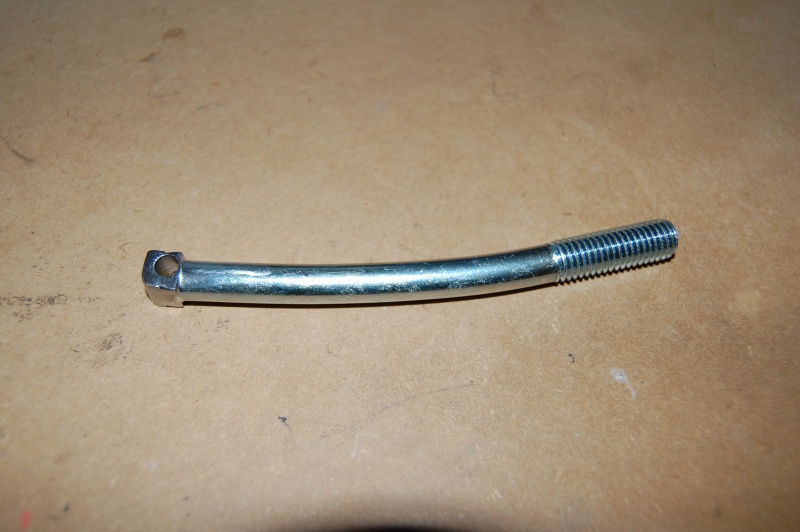

A la meuleuse, découpe de la tête bombée pour ne garder que la partie carrée et perçage d'un trou de 5mm.
Mise en forme à l'étau, avec un gros tube en acier.


Récupération de la partie basse d'origine, perçage en 12mm et pliage.
J'ai fait un petit point de soudure à l'arc, histoire de...

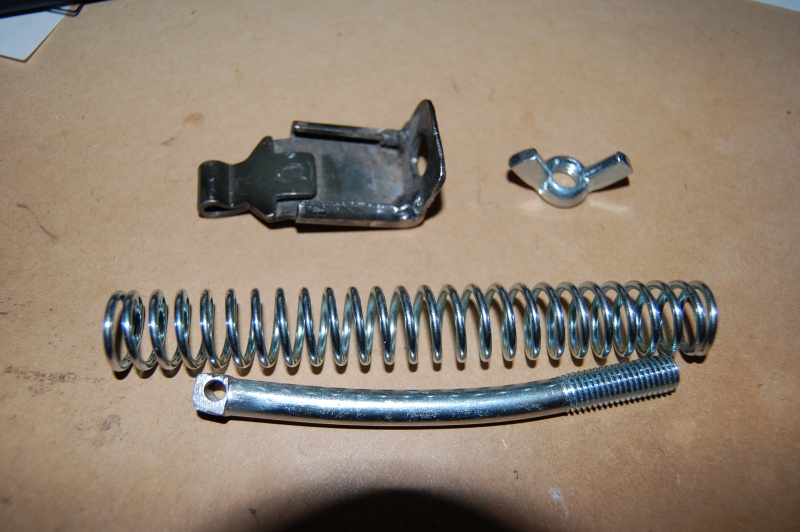

2 ressorts (40DaN au max et 20mm diamètre extérieur, fil de 2mm) et 2 écrous papillon en 10mm


[FaF]

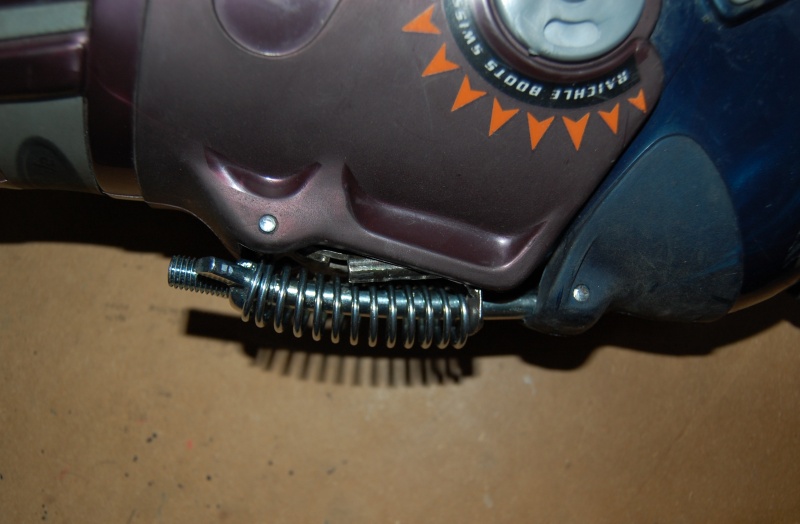

Ressort recoupé, ré-utilisation des axes d'origines.
Et l'écrou papillon permet de régler la pré-contrainte.


J'ai tout trouvé chez LeroyMerlin, pour moins de 10 euros.
Moins d'une heure de taf.

Flex intéressant dans mon salon, reste à tester sur de la vraie neige...

[bobmississipi]

Mac Gyver !!!

[hps]

Sur la photo, il ne frotte pas ton ressort ?

[Hrs-one]

comme quoi les dimanches pourri



je te fécilite,

je m'y colle

[H2O]

[FaF]

Nan nan, ça frotte pas du tout.
Et c'est vraiment nickel.

[Tumbler]

bien joué ! il faut un certain savoir-faire quand même....

[paulgreg1975]

Pas mal!

Je refléchissais justement à un système semblable car je voulais acheter des Head Stratos, mais il y en a plus
Je vais acheter 2 ressorts lundi, et je m'y met!

Par contre je vais utiliser un écrou normal, j'ai peur qu'un papillon croche/déchire mon pantalon.

Et je vais essayer de trouver des ressorts plus étroits.

[paulgreg1975]

Occupation du dimanche en attendant de recevoir mon Gen4

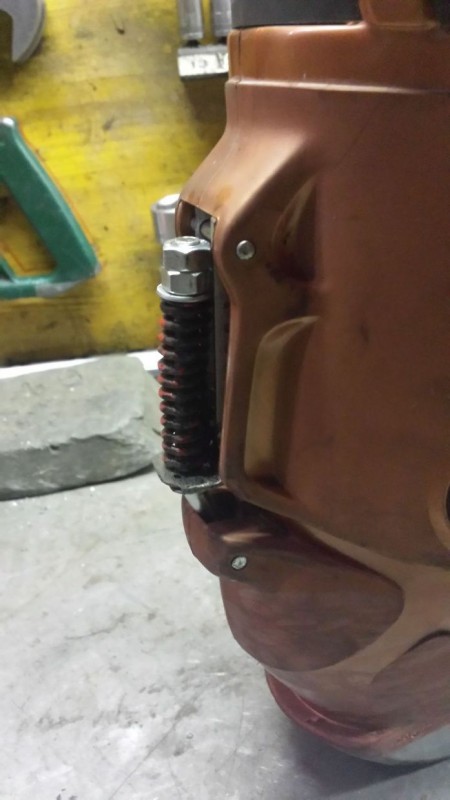

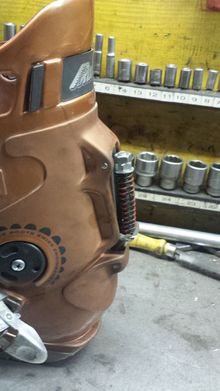

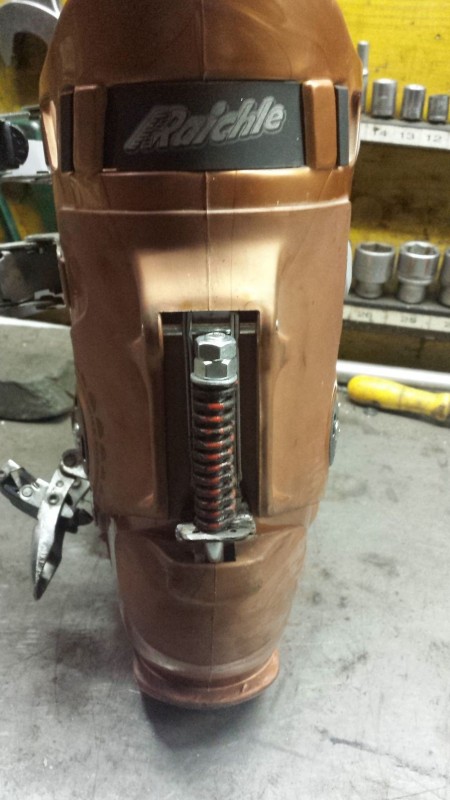

J'ai fait le mien pour mes Raichle 323...

Mais comme je voulais garder le système d'origine (on sais jamais...) j'ai bricolé une petite équerre pour remplacer.

J'ai pris une vis de 8mm et je l'ai coudée à la presse, car j'aimerais garder un système compact qui n'encombre pas le gabarit de la chaussure.

On verra si ca tiendra...

Je sais le ressort est moche, mais comme dimanche la quincaillerie est fermée, c'est de la recup. j'en achèterais des inox cette semaine.

Test week-end prochain avec mon futur Gen4...

[FaF]

hé hé, joli bricolage...
C'est vrai que ça dépasse moins que sur mes chaussures.

J'ai pu tester le merdiou, et ça marche vraiment bien.
J'ai juste eu un problème avec de la glace qui m'a coincé un ressort, à force de m'arrêter pour attendre mes potes skieurs...
