Postby fire of babylon » Tuesday 11 January 2005, 14:01

joli !! :clap3:

J'ai cherché partout une pièce qui puisse se visser sur la tige filletée pour la partie où tu as fais le trou après avoir écrasé la tige au marteau : introuvable.
Un mécano m'avais dit que ca tiendrait pas en applatissant la tige et en la percant ... j'éspère pour toi que ça va le contre-dire.

Tu devrais peut être stabiliser la tige au centre de la goupille de fixation avec deux rondelles en cahoutchouc, sinon elle va bouger et ton système risque de se désaxer...


FOB
Custom N°11 / combo TD2 - SW3 / Stratos pro
Coiler stubby 2.0 172 / Race titanium / upz rc8
User avatar
fire of babylon
Rank 5
Rank 5

Posts: 362
Joined: Monday 10 March 2003, 19:15
Location: Lyon

Postby Arnaud » Tuesday 11 January 2005, 18:46

Donc tu obtiens nettement plus de débattements sans à avoir découper la coque ?

Non, c'est en plus de découper la coque.

Ne crains tu pas que cette protubérance ( tête plate ) occasionne à la longue un point dur

Non, comme ce sont des têtes plates, elles restent en retrait de la coque, puisqu'elle sont vissées dans la tige. En flexion, les 2 bouts de coques prédécoupés les recouvrent.

Un mécano m'avais dit que ca tiendrait pas en applatissant la tige et en la percant

Mais si, mais si :lol:
Enfin, on verra bien

Tu devrais peut être stabiliser la tige au centre de la goupille de fixation avec deux rondelles en cahoutchouc

C'est prévu. En fait c'était un proto. comme ça me plait, je le refais avec toute la visserie en inox. Pour la tête, il faut mettre un écrou en bout de tige filetée et percer l'écrou + la tête.

Du coup j'ai un système en rab (mais non inox). Si qqn est intéréssé faut me le dire.

Arnaud
Swoard EC Pro 168H - 168H G1- Dual 168 - Donek Axis 172
User avatar
Arnaud
Administrator
Administrator

Posts: 2784
Joined: Friday 24 January 2003, 9:00
Location: Paris - IdF 95

Postby The Blitz » Tuesday 11 January 2005, 19:22

C'est normal que ton axe soit (déjà) tordu ?


A VENDRE/For sale : 168XH Gen4
http://www.extremecarving.com/forum/viewtopic.php?f=13&t=11450
User avatar
The Blitz
Rank 5
Rank 5

Posts: 1458
Joined: Friday 4 October 2002, 12:59
Location: IdF | 91

Postby Arnaud » Tuesday 11 January 2005, 19:26

C'est normal que ton axe soit (déjà) tordu ?

Tu veux dire la goupille de fixation de la tige filetée ?
Si oui, elle était déjà tordue quand j'ai démonté le système d'origine :dogeyes:

Arnaud
Swoard EC Pro 168H - 168H G1- Dual 168 - Donek Axis 172
User avatar
Arnaud
Administrator
Administrator

Posts: 2784
Joined: Friday 24 January 2003, 9:00
Location: Paris - IdF 95

Postby fire of babylon » Tuesday 11 January 2005, 20:31

L'ecrou, à mon avis ca marche pas : il ne sera pas assez large et en plus en percant le trou ca va couper la tige filettée qui ne mordra plus l'écrou.
Par contre il me semble que chez casto il y a des tubes en laiton de 4 cm environ dans lesquels tu peux visser une tige filetée : en en coupant un bout de 1,5 cm, ca laisse la place de visser la tige et de faire un trou pour la goupille.

A creuser ...

Tu penses que le tuyau va tenir le coup avec le frotemment de la cornière alu lors de la flexion ??

Il vaut peut être mieux prendre une tige non filletée et la filleter au deux extremités avec une filière ???
FOB
Custom N°11 / combo TD2 - SW3 / Stratos pro
Coiler stubby 2.0 172 / Race titanium / upz rc8
User avatar
fire of babylon
Rank 5
Rank 5

Posts: 362
Joined: Monday 10 March 2003, 19:15
Location: Lyon

Postby The Blitz » Wednesday 12 January 2005, 15:31

Arnaud wrote:Edition : après découpe de la coque suivant les précos de FOB ici le débattement en flexion augmente, et se rapproche de celui obtenu sur les Suzuka

Tu as fais exactement les même découpes ? Photos ?


A VENDRE/For sale : 168XH Gen4
http://www.extremecarving.com/forum/viewtopic.php?f=13&t=11450
User avatar
The Blitz
Rank 5
Rank 5

Posts: 1458
Joined: Friday 4 October 2002, 12:59
Location: IdF | 91

Postby Arnaud » Wednesday 12 January 2005, 18:14

Tu as fais exactement les même découpes

Oui, à peu près. J'ai vérifié qu'en flexion maxi (avant que la tige ne passe au dessus de la coque au niveau du talon :roll: ) les 2 moitiés de coques s'ajustent sans toucher.

j'ai cherché partout une pièce qui puisse se visser sur la tige filetée

hé, hé
:idea: je me suis tourné des petits embouts en inox. C'est nickel.
Maintenant tout le système est en inox, sauf les ressorts.

J'ai 2 embouts en alu d'avance ....

Arnaud
Attachments
embouts de tige filetée D10 L18
Swoard EC Pro 168H - 168H G1- Dual 168 - Donek Axis 172
User avatar
Arnaud
Administrator
Administrator

Posts: 2784
Joined: Friday 24 January 2003, 9:00
Location: Paris - IdF 95

Postby fire of babylon » Wednesday 12 January 2005, 19:16

tu l'as trouvé ou ton embout ?

:wall:
Custom N°11 / combo TD2 - SW3 / Stratos pro
Coiler stubby 2.0 172 / Race titanium / upz rc8
User avatar
fire of babylon
Rank 5
Rank 5

Posts: 362
Joined: Monday 10 March 2003, 19:15
Location: Lyon

Postby Arnaud » Wednesday 12 January 2005, 19:22

tu l'as trouvé ou ton embout ?

C'est marqué dans le texte :
"je me suis tourné des petits embouts en inox"
Je les ai fait dans un bout de rond D10 en inox. Un petit coup de tour, 2 trous et un taraud M6, et c'est tout :wink:
Swoard EC Pro 168H - 168H G1- Dual 168 - Donek Axis 172
User avatar
Arnaud
Administrator
Administrator

Posts: 2784
Joined: Friday 24 January 2003, 9:00
Location: Paris - IdF 95

Postby fire of babylon » Wednesday 12 January 2005, 19:43

bien vu ...

Si tu as un taraud, tu dois aussi avoir une filière ... pourquoi ne pas filleter une tige non filletée aux deux extremitées pour ne pas avoir à mettre de tuyau ?

FOB
Custom N°11 / combo TD2 - SW3 / Stratos pro
Coiler stubby 2.0 172 / Race titanium / upz rc8
User avatar
fire of babylon
Rank 5
Rank 5

Posts: 362
Joined: Monday 10 March 2003, 19:15
Location: Lyon

Postby The Blitz » Friday 21 January 2005, 18:01

Arnaud, tu nous postes une ou deux photos de ta découpe de tige STP ? :D


A VENDRE/For sale : 168XH Gen4
http://www.extremecarving.com/forum/viewtopic.php?f=13&t=11450
User avatar
The Blitz
Rank 5
Rank 5

Posts: 1458
Joined: Friday 4 October 2002, 12:59
Location: IdF | 91

Postby Arnaud » Friday 21 January 2005, 18:42

Si tu as un taraud, tu dois aussi avoir une filière ... pourquoi ne pas filleter une tige non filletée aux deux extremitées pour ne pas avoir à mettre de tuyau ?

Oui, mais c'est plus long et ch**** que de couper un bout de tige filetée et un bout de tuyau. En plus je préfère avoir le bout de tube Rilsan pour éviter le frottement métal/métal

tu nous postes une ou deux photos de ta découpe de tige STP

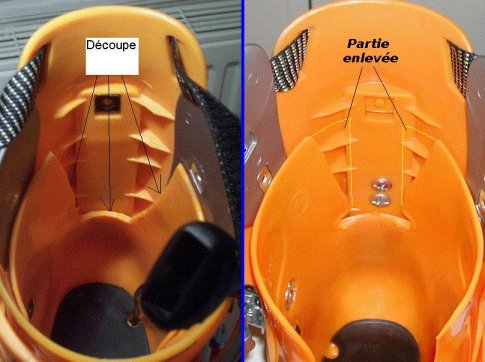

Voila voila, c'est fait. A gauche (correction) la découpe de FOB (/correction), à droite la mienne.

Arnaud
Attachments
Swoard EC Pro 168H - 168H G1- Dual 168 - Donek Axis 172
User avatar
Arnaud
Administrator
Administrator

Posts: 2784
Joined: Friday 24 January 2003, 9:00
Location: Paris - IdF 95

Postby fire of babylon » Saturday 22 January 2005, 11:26

heu ..
a gauche c'est la mienne (j'ai fait le découpe avec les dents).
Custom N°11 / combo TD2 - SW3 / Stratos pro
Coiler stubby 2.0 172 / Race titanium / upz rc8
User avatar
fire of babylon
Rank 5
Rank 5

Posts: 362
Joined: Monday 10 March 2003, 19:15
Location: Lyon

Postby The Blitz » Saturday 22 January 2005, 12:06

Voici donc en image mes modifs de ressorts d'origine par des Rabourdin.
A gauche celui d'origine avec le brass tubing des Head, le tout remplacé par les différents ressorts + rondelle/écrou pour bloquer le tout.
Attachments
Ressorts RABOURDIN (T.B.).jpg
Remplacement du ressort d'origine des Head Stratos Pro, par des Rabourdin (by T.B.)
Ressorts RABOURDIN (T.B.).jpg (127.08 KiB) Viewed 6933 times


A VENDRE/For sale : 168XH Gen4
http://www.extremecarving.com/forum/viewtopic.php?f=13&t=11450
User avatar
The Blitz
Rank 5
Rank 5

Posts: 1458
Joined: Friday 4 October 2002, 12:59
Location: IdF | 91

Postby fire of babylon » Sunday 30 January 2005, 20:16

Ca c'est les head d'Arnaud après la quinzieme découpe. :mrgreen:

Zinal ca laisse des traces...

FOB
Attachments
Custom N°11 / combo TD2 - SW3 / Stratos pro
Coiler stubby 2.0 172 / Race titanium / upz rc8
User avatar
fire of babylon
Rank 5
Rank 5

Posts: 362
Joined: Monday 10 March 2003, 19:15
Location: Lyon
