by **fire of babylon** » Tuesday 11 January 2005, 14:01

joli !!

J'ai cherché partout une pièce qui puisse se visser sur la tige filletée pour la partie où tu as fais le trou après avoir écrasé la tige au marteau : introuvable.
Un mécano m'avais dit que ca tiendrait pas en applatissant la tige et en la percant ... j'éspère pour toi que ça va le contre-dire.

Tu devrais peut être stabiliser la tige au centre de la goupille de fixation avec deux rondelles en cahoutchouc, sinon elle va bouger et ton système risque de se désaxer...

FOB

by **Arnaud** » Tuesday 11 January 2005, 18:46

Donc tu obtiens nettement plus de débattements sans à avoir découper la coque ?

Non, c'est en plus de découper la coque.

Ne crains tu pas que cette protubérance ( tête plate ) occasionne à la longue un point dur

Non, comme ce sont des têtes plates, elles restent en retrait de la coque, puisqu'elle sont vissées dans la tige. En flexion, les 2 bouts de coques prédécoupés les recouvrent.

Un mécano m'avais dit que ca tiendrait pas en applatissant la tige et en la percant

Mais si, mais si :lol:

Enfin, on verra bien

Tu devrais peut être stabiliser la tige au centre de la goupille de fixation avec deux rondelles en cahoutchouc

C'est prévu. En fait c'était un proto. comme ça me plait, je le refais avec toute la visserie en inox. Pour la tête, il faut mettre un écrou en bout de tige filetée et percer l'écrou + la tête.

Du coup j'ai un système en rab (mais non inox). Si qqn est intéréssé faut me le dire.

Arnaud

by **The Blitz** » Tuesday 11 January 2005, 19:22

C'est normal que ton axe soit (déjà) tordu ?

by **Arnaud** » Tuesday 11 January 2005, 19:26

C'est normal que ton axe soit (déjà) tordu ?

Tu veux dire la goupille de fixation de la tige filetée ?
Si oui, elle était déjà tordue quand j'ai démonté le système d'origine :dogeyes:

Arnaud

by **fire of babylon** » Tuesday 11 January 2005, 20:31

L'ecrou, à mon avis ca marche pas : il ne sera pas assez large et en plus en percant le trou ca va couper la tige filettée qui ne mordra plus l'écrou.
Par contre il me semble que chez casto il y a des tubes en laiton de 4 cm environ dans lesquels tu peux visser une tige filetée : en en coupant un bout de 1,5 cm, ca laisse la place de visser la tige et de faire un trou pour la goupille.

A creuser ...

Tu penses que le tuyau va tenir le coup avec le frotemment de la cornière alu lors de la flexion ??

Il vaut peut être mieux prendre une tige non filletée et la filleter au deux extremités avec une filière ???
FOB

by **The Blitz** » Wednesday 12 January 2005, 15:31

Arnaud wrote:Edition : après découpe de la coque suivant les précos de FOB ici le débattement en flexion augmente, et se rapproche de celui obtenu sur les Suzuka

Tu as fais exactement les même découpes ? Photos ?

by **Arnaud** » Wednesday 12 January 2005, 18:14

Tu as fais exactement les même découpes

Oui, à peu près. J'ai vérifié qu'en flexion maxi (avant que la tige ne passe au dessus de la coque au niveau du talon :roll:

) les 2 moitiés de coques s'ajustent sans toucher.

j'ai cherché partout une pièce qui puisse se visser sur la tige filetée

hé, hé

je me suis tourné des petits embouts en inox. C'est nickel.
Maintenant tout le système est en inox, sauf les ressorts.

J'ai 2 embouts en alu d'avance ....

Arnaud

by **fire of babylon** » Wednesday 12 January 2005, 19:16

tu l'as trouvé ou ton embout ?

:wall:

by **Arnaud** » Wednesday 12 January 2005, 19:22

tu l'as trouvé ou ton embout ?

C'est marqué dans le texte :
"je me suis tourné des petits embouts en inox"

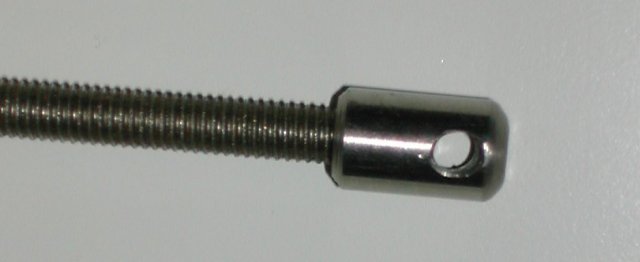

Je les ai fait dans un bout de rond D10 en inox. Un petit coup de tour, 2 trous et un taraud M6, et c'est tout :wink:

by **fire of babylon** » Wednesday 12 January 2005, 19:43

bien vu ...

Si tu as un taraud, tu dois aussi avoir une filière ... pourquoi ne pas filleter une tige non filletée aux deux extremitées pour ne pas avoir à mettre de tuyau ?

FOB

by **The Blitz** » Friday 21 January 2005, 18:01

Arnaud, tu nous postes une ou deux photos de ta découpe de tige STP ?

by **Arnaud** » Friday 21 January 2005, 18:42

Si tu as un taraud, tu dois aussi avoir une filière ... pourquoi ne pas filleter une tige non filletée aux deux extremitées pour ne pas avoir à mettre de tuyau ?

Oui, mais c'est plus long et ch**** que de couper un bout de tige filetée et un bout de tuyau. En plus je préfère avoir le bout de tube Rilsan pour éviter le frottement métal/métal

tu nous postes une ou deux photos de ta découpe de tige STP

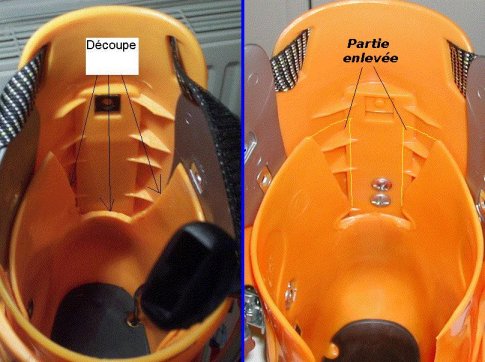

Voila voila, c'est fait. A gauche (correction) la découpe de FOB (/correction), à droite la mienne.

Arnaud

by **fire of babylon** » Saturday 22 January 2005, 11:26

heu ..
a gauche c'est la mienne (j'ai fait le découpe avec les dents).

by **The Blitz** » Saturday 22 January 2005, 12:06

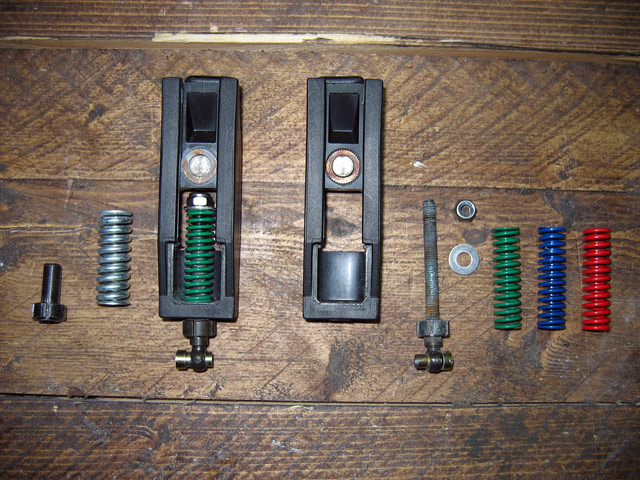

Voici donc en image mes modifs de ressorts d'origine par des Rabourdin.
A gauche celui d'origine avec le brass tubing des Head, le tout remplacé par les différents ressorts + rondelle/écrou pour bloquer le tout.

by **fire of babylon** » Sunday 30 January 2005, 20:16

Ca c'est les head d'Arnaud après la quinzieme découpe. :mrgreen:

Zinal ca laisse des traces...

FOB
